بلبرینگ خود میزان و بلبرینگ کف گرد و بلبرینگهای با مقطع نازک آخرین دسته از بلبرینگهایی است که در این سری مطالب با آنها آشنا میشوید. این دسته از بلبرینگها گرچه به تیراژ بلبرینگهایی که پیش از این معرفی شدند استفاده نمیشوند اما در موقعیتهای خاص بسیار عملکرد ویژهای دارند. با انجینیک همراه باشید.
بلبرینگ خود میزان
این نوع از بلبرینگ برای زمانی که تراز کردن و هممحور کردن شفت و هوزینگ دشوار است و یا شفت ممکن است انعطافپذیر باشد توصیه میشود. سطح داخلی حلقه بیرونی بهصورت کروی شکل است و مرکز انحنای آن بر محور بلبرینگ منطبق است. بنابراین، محور حلقه درونی، ساچمهها و قفس بلبرینگ میتواند تا حدودی در اطراف مرکز بلبرینگ حرکت کند. ناهممحوری حرکتی مجاز در بلبرینگ خود میزان تقریباً ۰٫۰۷ تا ۰٫۱۲ رادیان (۴ تا ۷ درجه) در بارهای معمول است و از آنجا که زاویه تماس در این بلبرینگها کم هستند، ظرفیت بار محوری در آنها کم است.
بلبرینگ کف گرد
بلبرینگ کف گرد آن دسته از بلبرینگها است که بهصورت نشیمنگاهی برای تجهیزات به شمار میرود. هندسه این بلبرینگها به نحوی است که میتواند نشیمنگاهی مسطح یا زاویه دار داشته باشد. این بلبرینگها میتوانند بارهای محوری را به خوبی تحمل کنند اما توان تحمل بارهای شعاعی را ندارند. این بلبرینگها در دو نوع تک ردیفه و دو ردیفه طراحی شدهاند. بلبرینگ کف گرد تک ردیفه معمولاً دارای قفسهای فولادی فشرده شده است و قفسهای برنجی ماشینکاری شده برای بلبرینگ کف گرد دو ردیفه استفاده میشود.
بلبرینگ کف گرد تک ردیفه
این بلبرینگ کف گرد توانایی تحمل بار محوری را از یک جهت دارد.
بلبرینگ کف گرد دو ردیفه
این بلبرینگها توانایی تحمل بار محوری را از دو جهت دارد.
بلبرینگ با مقطع نازک
بلبرینگهای با مقطع نازک بلبرینگهایی فوقالعاده نازک هستند به کاهش وزن و گشتاور از دست رفته در رباتها، تجهیزات ساخت و ساز و ماشین آلات صنعتی کمک میکنند. از خصیصههای ویژهای که این بلبرینگها دارند عبارتند از:
۱٫ موجب انتقال قدرت و قابلیت چرخش یک نواخت بدون گشتاور اصطکاکی و نامنظم میشود.
۲٫ دقت بالا در این بلبرینگ کف گرد باعث عملکرد بسیار عالی در سرعتهای بالا میشود.
بلبرینگ کف گرد...برچسب : نویسنده : بلبرینگ کف گرد bearing33 بازدید : 11

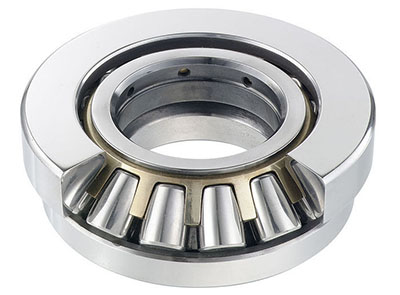

بلبرینگ کف گرد قادر به تحمل بار محوری سنگین بوده و ضمن حساس نبودن به بارهای ضربه ای به حداقل فضای محوری ممکن برای نصب نیاز دارند. این رولبرینگ ها بار محوری را فقط از یک سمت میتوانند متحمل شوند.
این برینگ شامل واشر محفظه، واشر شافت و مجموعه قفسه و غلتک هاست. میتوان مجموعه قفسه و غلتک ها را فقط با یک واشر کفی بکار برد و این درحالتی است که محل قرار برینگ از سختی و صافی کافی سطح برخوردارباشد.
واشرهای برینگ
مانند رولبرینگ های استوانه ای کف گرد، در این نوع نیز می توان به جای استفاده از واشرهای محفظه و شافت از واشرهای شیار دار و واشرهای کفی استفاده نمود. واشرهای شیاردار از جنس فولاد کرومی سخت کاری شده هستند. شیار آنها پرداخت شده و بقیه سطوح ماشینکاری شده اند.
در مواردی که دقت به هم مرکز بودن واشرها، زیاد مورد نیاز نباشد، می توان از این نوع واشرها به عنوان واشر شافت و محفظه استفاده نمود.
واشر کفی معمولاً ضخامت بسیارکمی داشته 1mm و از جنس فولاد فنر است. این نوع واشرها نیز می توانند به جای واشرمحفظه یا شافت بکار برده شوند.
در این رولبرینگ ها، می توان با استفاده از یک واشر میانی و دو سری مجموعه قفسه و غلتک رولبرینگ را دو طرفه کرد که بار محوری را از دو طرف متحمل شود. در رولبرینگ های کف گرد سوزنی هیچ نوعی ناهمراستایی مجاز نیست.
قفسه سوزنی های بلبرینگ کف گرد فولادی و در بعضی موارد فیبری است که در این حالت برینگ تا دمای 120ºc توانایی کارکرد دارد.
در قطعاتی که با رولبرینگ تماس مستقیم دارند مسائلی نظیر دارا بودن زاویه درست نسبت به محور شافت و حالت یک نواخت داشتن ( پله ای نبودن ) از اهمیت خاصی برخوردار است.
در بلبرینگ کف گرد در صورت عدم استفاده از واشرهای محفظه و شافت، سختی سطحی که مجموعه قفسه و غلتک ها بر روی آن قرار میگیرد باید بین 58HRC الی 64HRC بوده و زبری سطح از 0.2µm بالاتر نباشد(Ra<0.2 m). درجه سختی پایین تر به منزله افت ظرفیت تحمل بار مجموعه خواهد بود.
هدایت شعاعی مجموعه قفسه و غلتک ها بخصوص در سرعتهای بالا ضروری است
بلبرینگ کف گرد...برچسب : نویسنده : بلبرینگ کف گرد bearing33 بازدید : 9
بلبرینگ کف گرد
انواع مختلف بلبرینگ کف گرد با قفسه های فولادی و برنجی تولید می شوند. این نوع برینگ ها در انواع یک ردیفه و دو ردیفه تولید می شوند.
این نوع برینگ ها برای موقعیت دهی محوری شافت و تحمل بار فقط از یک طرف مناسب بوده و تحت هیچ حالتی نباید بار شعاعی به آنها اعمال شود.
بلبرینگ کف گرد شامل یک واشر شافت با شیار ساچمه، قفسه به همراه ساچمه ها و یک واشر محفظه با شیار ساچمه است. واشر محفظه بنا به نیاز می تواند به صورت تخت و مسطح و یا قوسی شکل ساخته شود که در حالت دوم در صورتیکه از یک واشر نشیمن گاه نیز استفاده شود، برینگ قادر به تطابق با ناهمراستائی های اولیه شافت خواهد بود. نظربه اینکه بلبرینگ قابل تفکیک شدن است، نصب آنها ساده است.
بلبرینگ های کف گرد دو ردیفه
بلبرینگ کف گرد قادر به موقعیت دهی محوری شافت و تحمل بار محوری از دو طرف می باشند و مانند نوع یک ردیفه نباید بار شعاعی به آنها اعمال نمود. این بلبرینگ ها شامل یک واشرشافت با دو شیار ساچمه در دو طرف خود، دو سری قفسه و ساچمه و دو واشرمحفظه هستند که همانند نوع قبلی (یک ردیفه) واشرهای محفظه میتوانند به صورت مسطح یا قوسی شکل باشند. این نوع بلبرینگ ها نیز قابل تفکیک شدن هستند.
بلبرینگ کف گرد...
برچسب : نویسنده : بلبرینگ کف گرد bearing33 بازدید : 22
بلبرینگ کف گرد اس کا اف SKF در دو مدل کف گرد یک جهته و کف گرد دوجهته ساخته شدهاند. بیرینگهای کف گرد برای تحمل بارهای محوری کاربرد داشته و هیچ نوع بار شعاعی را نمیتوانند تحمل کنند. بیرینگهای کف گرد شرکت SKF بصورت تفکیکپذیر طراحی و ساخته شده یعنی واشر، بدنه و ساچمهها قابل جدا شدن هستند. قطر داخلی واشر شفت یا صفحه رویی کف گرد برای ایجاد حرکت گردشی مناسب با قطر خارجی شفت فیت بوده ولی قطر بدنه واشر یا کف گرد پایینی معمولا بزرگتر میباشد.
بلبرینگ کف گرد یک جهته اس کا اف
بیرینگ کف کرد یک جهته اس کا اف SKF از واشر شفت، بدنه واشر و ساچمهها و محفظه آنها تشکیل شده است. همانطور که از اسم این نوع بیرینگهای کف گرد بر میآید تنها توانایی حرکت در یک جهت را دارند.
بیرینگ دوجهته شرکت اس کا اف از واشر شفت، دو واشر بدنه و دو ردیف ساچمه و محفظه مربوطه تشکیل شده تا توانایی حرکت چرخشی در دو جهت را دارا باشد و همانند کف گرد تک جهته تنها بارهای محوری شفت را تحمل مینماید.
روغن کاری معمولا برای رولبرینگها صورت میپذیرد و اثرات مضر بر روی خواص محفظه ندارد. شرکت اس کا اف SKF برای از بین بردن ناهم محوری اولیه بین شفت و هوزینگ برای کف گردهای یکجهته یا دوجهته سایز کوچک از واشر بدنه کروی بهره برده است که بسته به سایز و سری بیرینگ کدهای U 2 ،U 3 و U 4 پذیرفته و عدد دورقمی سایز در ادامه میآید مثل واشر نشیمن کروی U 320 برای شماره بلبرینگ کف گرد 53320 SKF.
